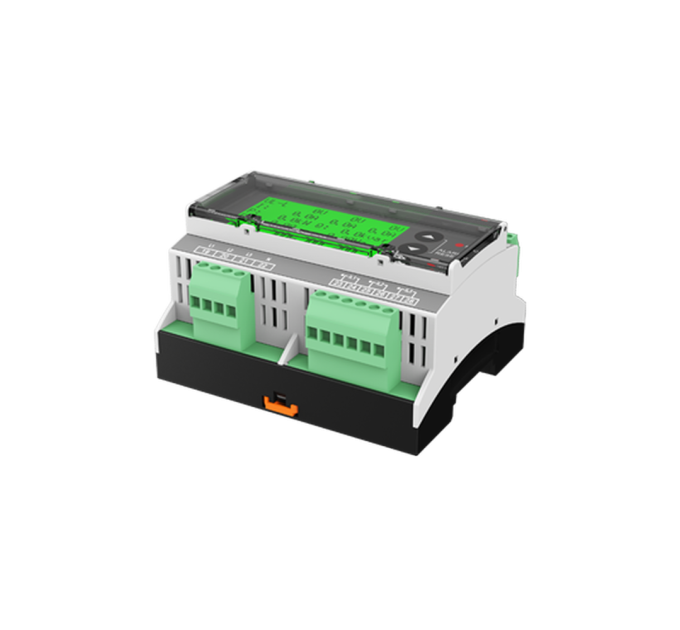

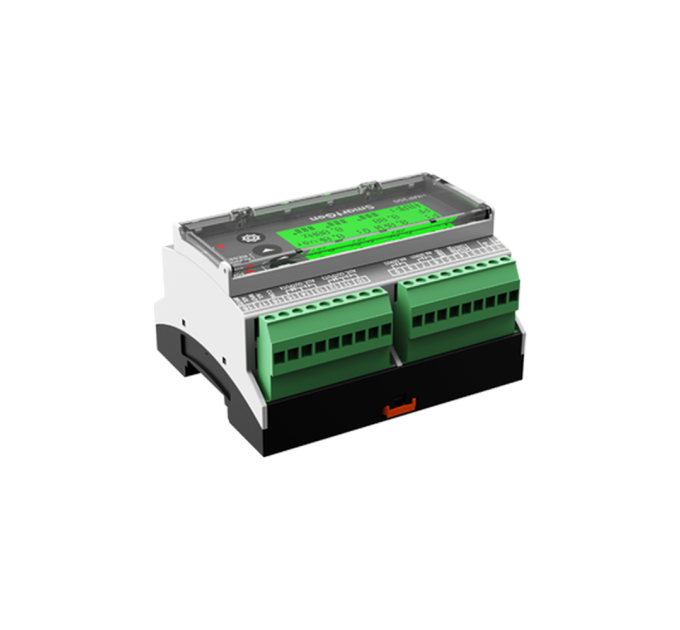

SmartGen HMP300-2 Модуль інтегрованого захисту живлення

Технічні параметри:
Дисплей LCD (132*64)
Мова Китайська та Англійська
Загальне споживання <3 Вт
Частота генератора 50 Гц/60 Гц
Інтерфейс монітору RS485
Живлення постійного струму DC (8-35) В
Розміри корпусу (мм) 107.6*89.7*60.7
Температура експлуатації (-25~+70)℃
Вага 0.30 кг

Огляд продукту:
Модуль інтегрованого захисту живлення HMP300 об'єднує в собі цифрові технології, інтелектуалізацію та мережеві технології, які використовуються для збору даних генераторних установок (напруга, струм, потужність та частота) та видачі відповідних дій у випадку помилок даних з метою захисту пристрою. Він оснащений LCD-дисплеєм, опціональним китайським та англійським інтерфейсом. Він надійний та простий у використанні.

Модуль інтегрованого захисту живлення HMP300 використовує технологію мікропроцесорів, що дозволяє точно вимірювати параметри, налаштовувати фіксовані значення, налаштовувати задані значення тощо. Всі параметри можна налаштувати на передній панелі або через інтерфейс LINK через ПК. Він може широко використовуватися для всіх типів морських/сухопутних електричних пристроїв завдяки компактній конструкції, простим підключенням та високій надійності.

ВИКОНАННЯ ТА ХАРАКТЕРИСТИКИ

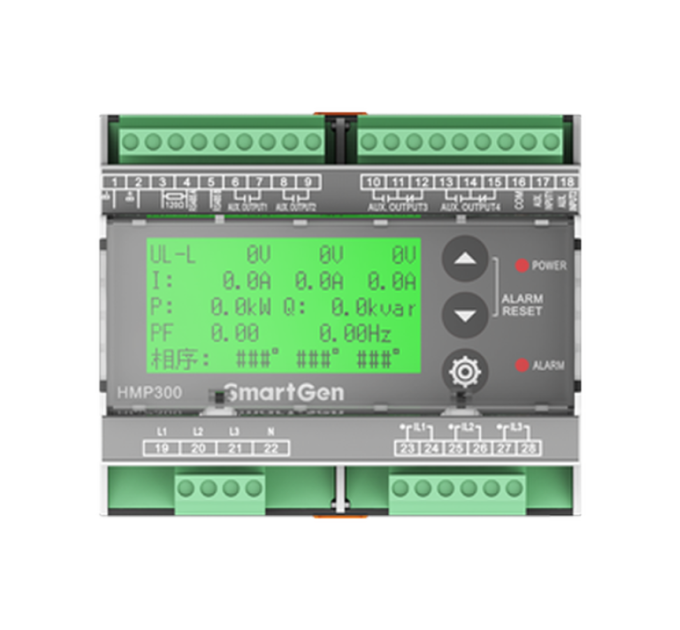

Дисплей LCD (132*64) з підсвічуванням, вибір мовного інтерфейсу (китайська та англійська), кнопкове керування.
Порт зв'язку RS485: за допомогою якого можна вимірювати дані та налаштовувати параметри модуля на ПК за допомогою програмного забезпечення.
Захист від перенапруги/недонапруги, перевищення/недовищення частоти, зворотна потужність, перевищення потужності та перевищення струму.
Оповіщення про виявлення струму: можливість виявлення перевищення струму 3 рази та відповідні оповіщення.
З функцією тесту гармоній напруги, можна виміряти коефіцієнт спотворення гармоній напруги кожної фази та гармоній від 3 до 31 разу.
З функцією тесту гармоній струму, можна виміряти коефіцієнт спотворення гармоній струму кожної фази та гармоній від 3 до 31 разу.

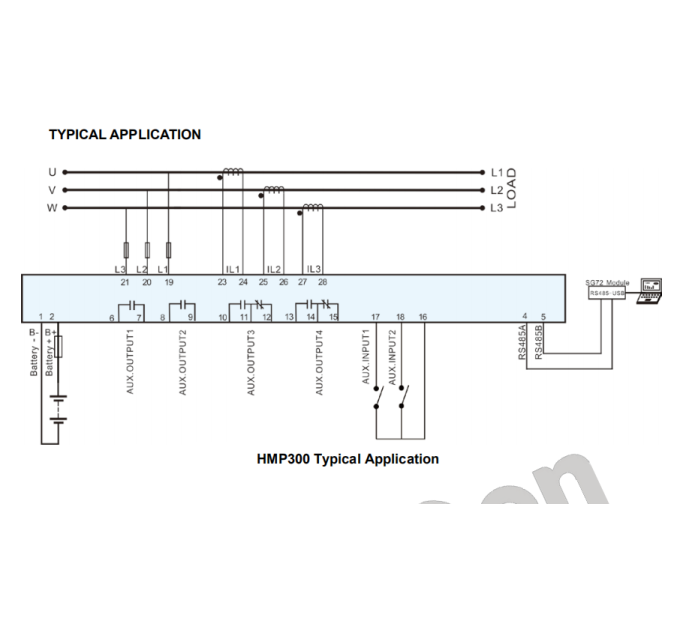

Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних та 2-фазних 3-провідних систем з частотою 50/60 Гц;
Збирає та відображає параметри напруги, струму, частоти та потужності 3-фазової.
Генератор:
Напруга лінії (Uab, Ubc та Uca)
Фазна напруга (Ua, Ub та Uc)
Частота Гц
Навантаження
Струм Ia, Ib, Ic A (одиниця)
Кожна фаза та загальна активна потужність P кВт (одиниця)
Кожна фаза та загальна реактивна потужність Q кВАр (одиниця)
Кожна фаза та середній коефіцієнт потужності PF
Функція налаштування параметрів: параметри можна змінювати та зберігати у внутрішній флеш-пам'яті, і вони не будуть втрачені навіть в разі відключення живлення; більшість з них можна налаштовувати на передній панелі контролера.
Широкий діапазон живлення DC (8~35) В, що підходить для різних середовищ з різними напругами початкового акумулятора.
Всі параметри застосовують цифрове налаштування, відмовившись від звичайної аналогової модуляції за допомогою звичайного потенціометра, що підвищує загальну надійність і стабільність.

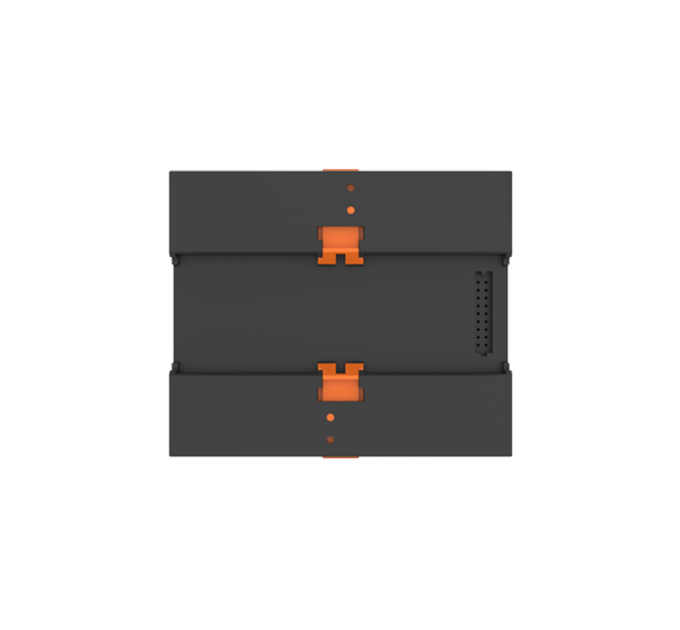

Модуль монтується на 35-міліметрову направляючу рейку.
