Технічні параметри:
Дисплей 4.3-дюймовий LCD
Панель управління Силіконовий каучук
Мова Китайська та англійська
Цифровий вивід 2
Програмований інтерфейс RS485
RTC та Журнал подій так
CANBUS так
Клас захисту IP (передня панель) IP65
Живлення від постійного струму DC(10～35)V
Розміри корпусу (мм) 247*191*71
Виріз у панелі (мм) 214*160
Температура експлуатації (-25~+70)℃
Огляд продукту:

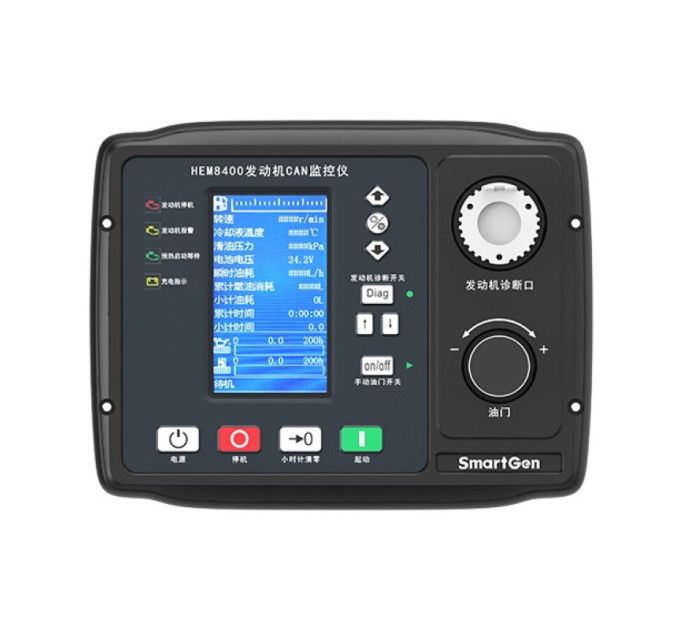

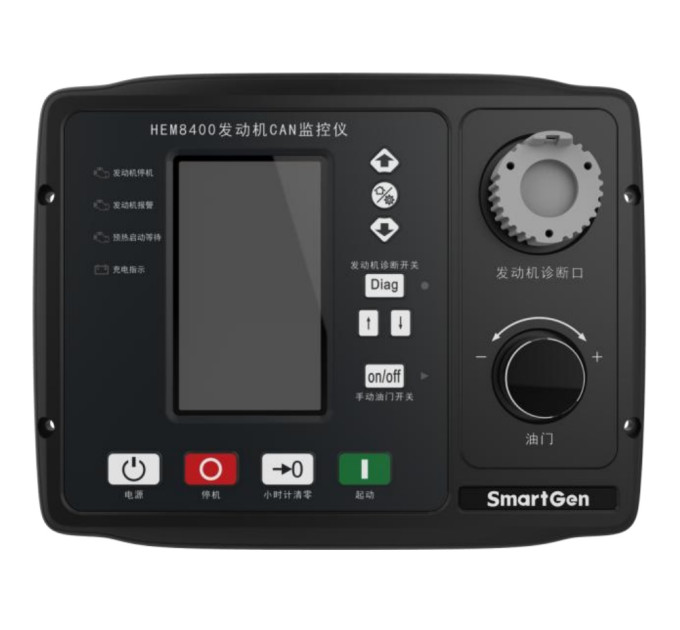

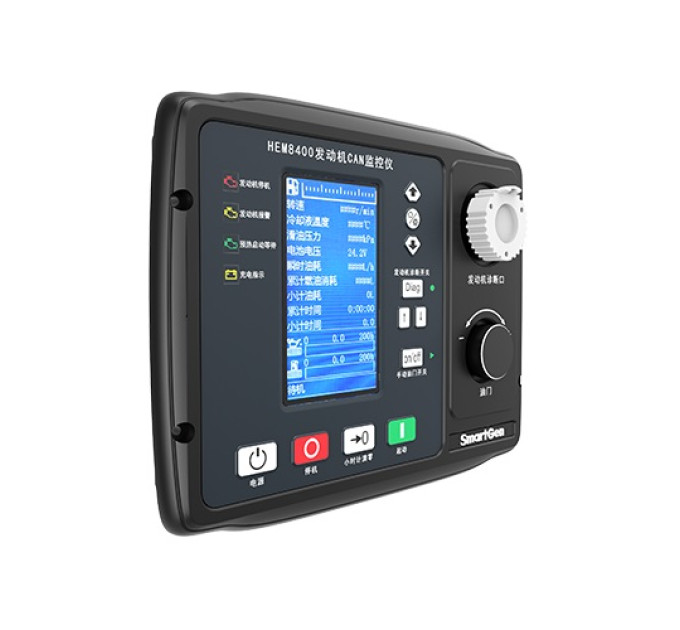

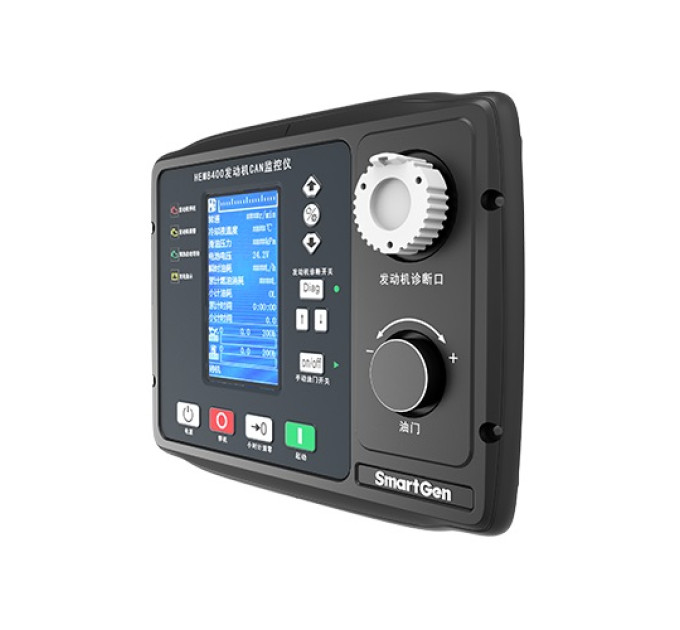

Контролер моніторингу CAN двигуна HEM840, спеціально розроблений для електронно-керованого двигуна Cummins, є інтелектуальним приладом та пристроєм управління, який об'єднує техніку мікроелектроніки, електричні вимірювання, цифрово-аналогову обробку гібридних сигналів, техніку CAN-зв'язку, техніку управління транспортними засобами та електронну техніку управління двигуном. Це ідеальний продукт для взаємодії CAN транспортних засобів та управління електричними пристроями завдяки високій інтеграції та потужним функціям шлюзу CAN (з можливістю повного заміщення дисплея від Murphy).
ВИКОНАННЯ ТА ХАРАКТЕРИСТИКИ
З 32-бітним мікропроцесором ARM в якості основи, LCD-дисплей 4,3 дюйма, кнопки на сенсорному екрані та можливість вибору англійської/китайської мови;
Два порти CANBUS, один підключений до ЕБУ двигуна, інший в режимі очікування;
Порт RS485 для передачі даних через протокол ModBus за допомогою ПК;
Через порт CANBUS можна отримувати дані про реальний час двигуна, такі як швидкість, температура води, тиск масла, температура масла, загальне споживання пального та миттєве споживання пального;
З кнопкою скидання нуля для інтегрованого панельного двигуна, тримайте її протягом більше 3 секунд для скидання підсумкового часу та витрати пального;
З кнопкою діагностики несправностей для інтегрованого панельного двигуна, натискайте її, щоб увійти в режим діагностики; якщо в цьому режимі виникають спрацьовані сигнали ЕБУ, користувачі можуть перевірити відповідну інформацію про несправність через миготливість червоного світла двигуна, і знову натискайте, щоб вийти з режиму діагностики;
Перемикач ручного газу: кнопка на панелі, натискайте її після запуску двигуна для активації ручного газу, який може точно контролювати оберти двигуна;
З J1939 міжнародним стандартним 9-контактним роз'ємом для діагностики двигуна;
Користувачі можуть змінювати налаштування параметрів, і змінені параметри будуть одночасно зберігатися внутрішньою пам'яттю FLASH, щоб уникнути втрати даних при вимиканні живлення;
Функції реального календаря, RTC та накопичення часу роботи;
Відображення загальної кількості запусків дизельного двигуна;
Циклічно можна зберігати 99 записів про вимкнення тривоги, а записи можна перевіряти на місці;
Використання акрилового матеріалу для захисту екрану із сильною стійкістю до зносу та подряпин;
Силіконова панель та кнопки з високими характеристиками для роботи при високій/низькій температурі;
Широкий діапазон живлення (10-35) DCV, який може відповідати різним електроенергетичним умовам;
Між корпусом і панеллю управління розташовано гумовий ущільнюючий кільцевий прокладка. Захисний клас IP65 може бути досягнутий.
| Свойства |
| Full name (EN) |
|
SmartGen HEM8400 Engine CAN monitoring controller |
