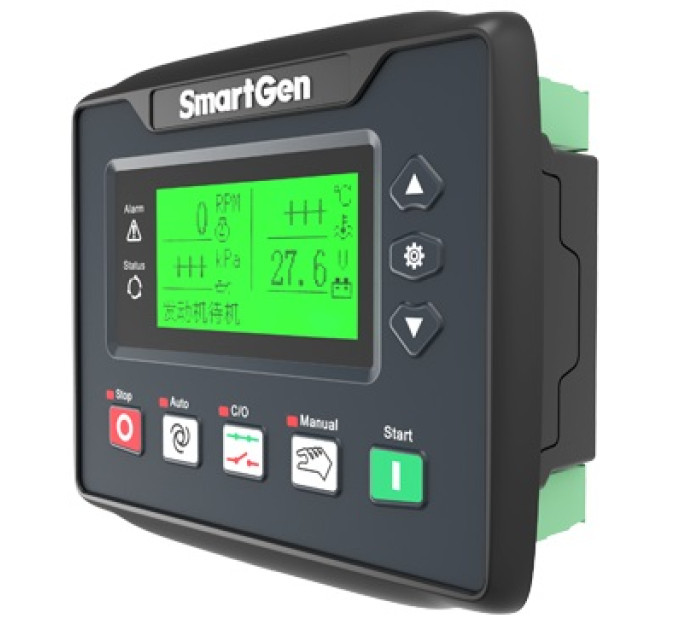

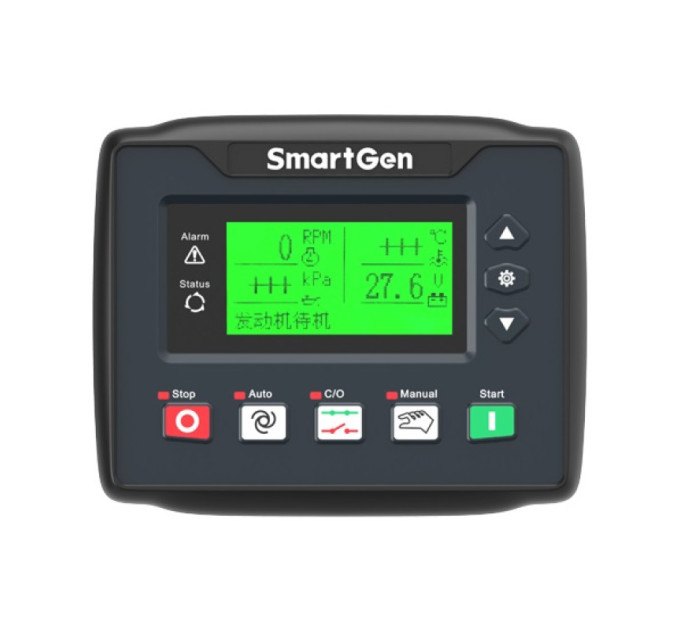

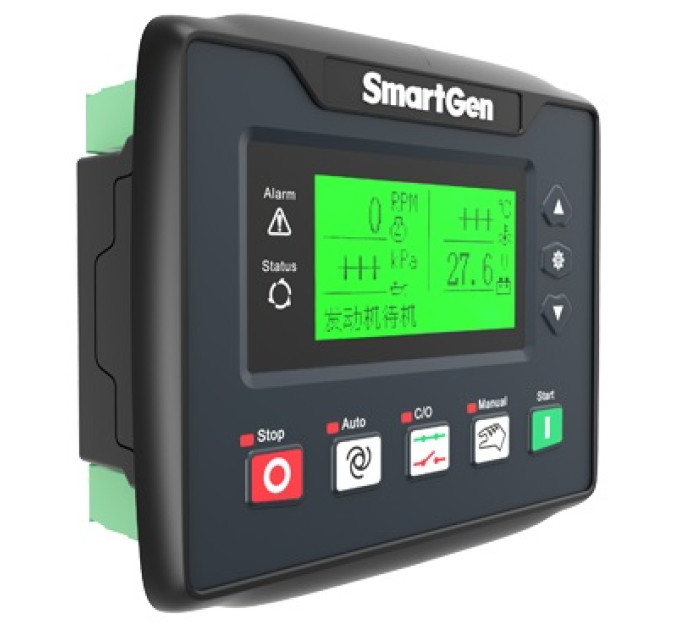

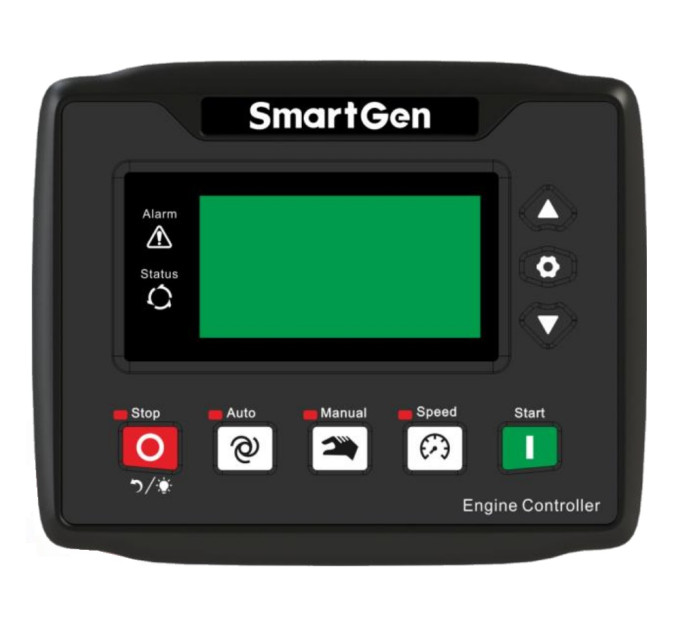

SmartGen HEM4100 Контролер двигуна

Технічні характеристики:
Дисплей LCD (132*64)
Панель управління Силіконовий каучук
Мова Китайська та англійська
Інтерфейс монітора USB/RS485
Програмований інтерфейс USB/RS485
RTC та Журнал подій так
Запланований запуск/зупинка так
CANBUS так
Клас захисту передньої панелі IP65
Живлення від постійного струму DC(8～35)V
Габаритні розміри корпусу (мм) 135*110*44
Виріз панелі (мм) 116*90
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер двигуна HEM4100 використовується для управління двигуном з метою автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та функцій «три віддалені» (дистанційне керування, дистанційне вимірювання та дистанційний зв'язок). Він оснащений функцією регулювання швидкості, яка не лише має вихід для регулювання реле, але й інтерфейс CANBUS (SAE J1939), що дозволяє керувати різними типами двигунів J1939 або звичайними.

Контролер двигуна HEM4100 використовує великий рідкокристалічний дисплей (LCD) та вибірковий інтерфейс китайської та англійської мови з простим і надійним управлінням. Користувачі можуть читати параметри роботи двигуна безпосередньо з LCD.

Контролер двигуна HEM4100 використовує технологію 32-бітних мікропроцесорів з функціями точного вимірювання параметрів, налаштування фіксованих значень, встановлення часу та налаштування порогів тощо. Більшість параметрів можна налаштовувати за допомогою кнопок панелі передбачувань, а всі параметри можна налаштовувати та контролювати за допомогою ПК через порт USB або порт RS485. З компактною конструкцією, простими з'єднаннями та високою надійністю він може бути широко використаний в ряді систем автоматичного управління генераторами, включаючи системи насосів, системи бекона, повітряні компресори, інженерні та машинобудівні системи та інше.

ХАРАКТЕРИСТИКИ ТА ФУНКЦІЇ

1. LCD з роздільною здатністю 132x64 з підсвічуванням, багатомовний інтерфейс (включаючи англійську та китайську мови) та простий інтерфейс обслуговування;
2. Покращена стійкість до зношування та подряпин завдяки твердому акриловому екрану;
3. Силіконова панель та кнопки для кращої роботи в умовах високих і низьких температур;
4. Порт RS485 для вдалого дистанційного керування, дистанційного вимірювання та дистанційного зв'язку за допомогою протоколу ModBus;
5. Оснащений портом CANBUS та може спілкуватися з двигуном J1939. З його допомогою можна контролювати часто використовувані дані (такі як температура води, тиск мастила, швидкість, витрата пального тощо) машини ECU, а також керувати запуском, зупинкою, підвищенням швидкості та падінням швидкості за допомогою порту CANBUS;
6. 6 каналів аналогових датчиків, 3 канали фіксованих датчиків резистора та 3 канали гнучких датчиків, які можна налаштовувати як резистивний/струмовий/напруговий тип датчиків;
7. Можна використовувати різноманітні криві температури, тиску та рівня та визначати їх користувачем;
8. Точне збирання різноманітних параметрів двигуна забезпечує повні функції захисту, такі як перегрів води двигуна / низький тиск мастила, перевищення швидкості та падіння швидкості;
9. Функція регулювання швидкості, яка дозволяє керувати швидкістю підйому/спаду двигуна вручну;
10. З функцією перемикання високої швидкості / холостого ходу;
11. Всі виходи - реле;
12. Налаштування параметрів: параметри можна змінювати та зберігати у внутрішній флеш-пам'яті, і вони не можуть бути втрачені навіть при відключенні живлення;
13. Належать до числа можливих умов відключення, є альтернативні умови відключення (швидкість двигуна та тиск мастила);
14. Швидкість двигуна може бути отримана за допомогою датчика швидкості або W/L генератора заряду;
15. Широкий діапазон живлення постійного струму DC(8~35)V, що відповідає різним середовищам напруги стартового акумулятора;
16. Журнал подій, годинник в реальному часі, запланований запуск та зупинка генератора (може бути налаштовано як запуск генератора один раз на день/тиждень/місяць);
17. Функції керування обігрівачем, охолодженням та насосом для топлива;
18. Функція технічного обслуговування. Дії (попередження або зупинка) можна встановити при виконанні обслуговування;
19. Всі параметри використовують цифрове налаштування замість звичайної аналогової модуляції за допомогою потенціометра, що поліпшує надійність і стабільність;
20. Водонепроникний рівень захисту IP65 завдяки резиновому ущільнювачу між корпусом контролера та передньою панеллю;
21. Металеві кріпильні затискачі забезпечують відмінну продуктивність в умовах високих температур;
22. Модульний дизайн, корпус з пожежовідновлюваного пластику ABS, вставні з'єднувальні клеми та спосіб вбудованої установки; компактна конструкція з легкістю монтажу.
