SmartGen HAT833S контролер автоматичного перемикання з трьох джерел живлення

Технічні параметри:
Дисплей LCD(240*128)
Мова Китайська та англійська та інші
Програмовані входи 8
Програмовані виходи 12
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Відображення струму та потужності так
Попередження про перевищення струму так
Захист напруги та частоти так
Інтерфейс моніторингу USB/RS485-1/RS485-2
Програмований інтерфейс USB/RS485-1/RS485-2
RTC (годинник реального часу) так
Запланований запуск генератора так
Циркулюючий запуск генератора так
Пріоритет перемикання так
Синхронне перемикання так
Живлення постійного струму DC(8～35)V
Розміри корпусу (мм) 260*180*54
Виріз панелі (мм) 242*161
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер HAT833 Трипослідовного АВР є інтелектуальним модулем з налаштованою функціональністю, автоматичним вимірюванням, дисплеєм LCD та цифровим зв'язком. Він поєднує в собі цифровізацію, інтелект та мережеві можливості. Автоматичне вимірювання та керування можуть зменшити помилкову роботу, що робить його ідеальним вибором для АВР.

Могутній мікропроцесор в єдиниці дозволяє точно вимірювати напругу (3-х фазову, 3-х полюсну) та робити точний вибір, а відповідний порт цифрових виходів без напруги активується при перевищенні/підвищенні напруги, перевищенні/підвищенні частоти, втраті фази, неправильній послідовності фаз та інших неправильних умовах. Він має компактну конструкцію, високотехнологічні схеми, просту проводку та високу надійність і може бути широко використаний в системі автоматичного керування електропостачанням, телекомунікаціями, нафтою, вугіллям, металургією, залізницями, муніципальним управлінням, інтелектуальним будівництвом та іншими галузями.

ВИКОНАННЯ ТА ХАРАКТЕРИСТИКИ

1. Тип системи може бути налаштований як: Mains-Mains-Gen, Mains-Mains-Mains, Mains-Gen-Mains і т.д.;

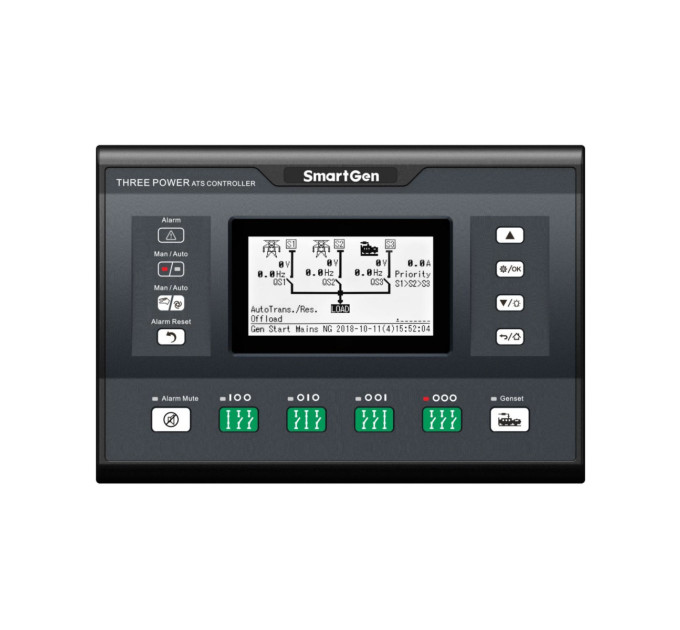

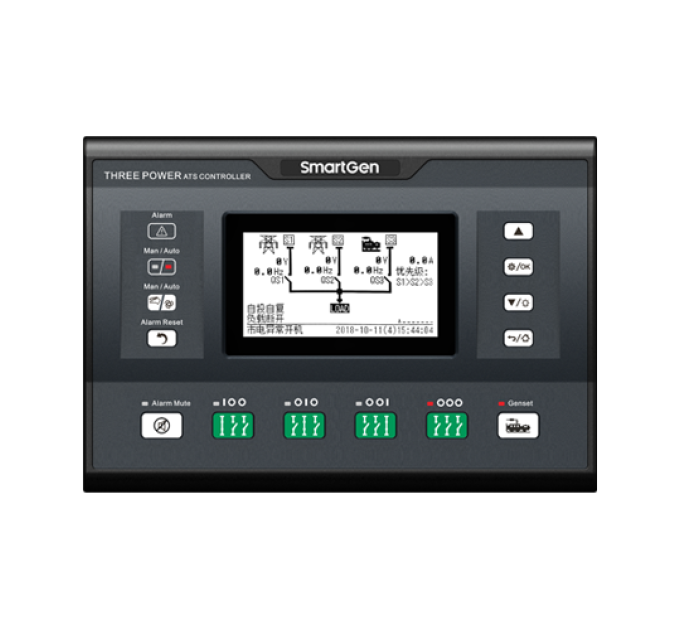

2. 4.3-дюймовий екран із фіксованою кольоровою матрицею 240x128 LCD і білим підсвічуванням, багатомовний інтерфейс (включаючи англійську, спрощений китайську та інші), кнопкове управління;
3. Збір та відображення напруги, частоти та послідовності фаз 3-х фаз 3-х лінії;
4. Збір та відображення активної потужності, реактивної потужності, видимої потужності, коефіцієнта потужності та струму навантаження;
5. Окремі попередження/сигнали тривоги перевищення струму S1/S2/S3;
6. Функція відключення неважливого навантаження (NEL);
7. Відображення загальної кількості кВт-год енергії, загальної кВАр-год енергії, загальної кількості виключень S1/S2/S3;
8. Відображення тривалості безперервного електропостачання та загального часу електропостачання S1/S2/S3;
9. Для АВР типу "збережена енергія" його реле закриття активується після активації введення PF;
10. Захист від перевищення/підвищення напруги, перевищення/підвищення частоти, перевищення струму, втрати фази, неправильної послідовності фаз та інших умов;
11. Автоматичний/ручний режим. У ручному режимі можна примусово вимкнути або увімкнути перемикач;
12. Всі параметри можна налаштувати на місці. Аутентифікація паролем забезпечує дозвіл на роботу тільки для авторизованого персоналу;
13. Генератор можна випробувати вручну на місці для досягнення запуску/зупинки;
14. Автоматичне повторне включення;
15. Вихідний сигнал закриття може бути встановлено як інтервальний чи постійний вихід;
16. Застосовується для 3 ізольованих нейтральних ліній;
17. Годинник реального часу (RTC); функція журналу подій (журнал подій може циклічно записувати 200 позицій);
18. Запланована робота та незапланована робота (може бути встановлено як запуск генератора один раз на день/тиждень/місяць з навантаженням чи без);
19. Може керувати двома генераторами для роботи в режимі циклічного запуску, головного режиму та режиму балансованого запуску;
20. Широкий діапазон живлення постійного струму дозволяє контролеру витримувати миттєвий вхід 80В постійного струму;
21. Великий простір між терміналами дозволяє контролеру витримувати максимальний вхід 625В змінного струму;
22. З двома ізольованими інтерфейсами зв'язку Dual-RS485. З функцією "дистанційного керування, дистанційного вимірювання, дистанційного зв'язку, дистанційного регулювання" за допомогою протоколу зв'язку ModBus-RTU. Може дистанційно запускати/зупиняти генератор та дистанційно керувати відключенням або увімкненням вимикача;
23. Підходить для різних систем змінного струму (3-фазна 4-провідна, 3-фазна 3-провідна, однофазна 2-провідна та 2-фазна 3-провідна);
24. Модульний дизайн, корпус з самозгасаючого пластику ABS, вставний термінал, вбудована установка, компактна конструкція з легкою установкою.
