Огляд продукту:
Автоматичний перемикач (ATS) використовується при робочому напрузі, яка не перевищує 660 В перемикається під навантаженням. Серія ATS має оцінки струму 40А, 63А, 80А, 125А, 160А, 250А, 400А, 630А, 800А, 1000А, 1250А, 1600А, 2000А, розділена на два типи з 3 полюсами і 4 полюсами. ATS від 40-125A визначається як "N"; 160-400 визначається як "T"; 630A-2000A визначається як "M".
Автоматичний перемикач (ATS) SGQ використовується в умовах від AC660V 50/60Гц до DC250V, що є структурою електромагнітного приводу та двоступінчастим класом PC. ATS SGQ може здійснювати швидке перемикання навантаження (час перемикання ≤80 мс) двох джерел живлення. Крім того, ATS може широко використовуватися в високих будівлях, пошті, телекомунікаціях, вугільних шахтах, суднах, промисловості, охороні здоров'я, військових об'єктах тощо. Джерелами енергії можуть бути мережа, автоматичний запуск дизель-генератора, акумуляторне джерело тощо.
СТРУКТУРА ТА ХАРАКТЕРИСТИКИ

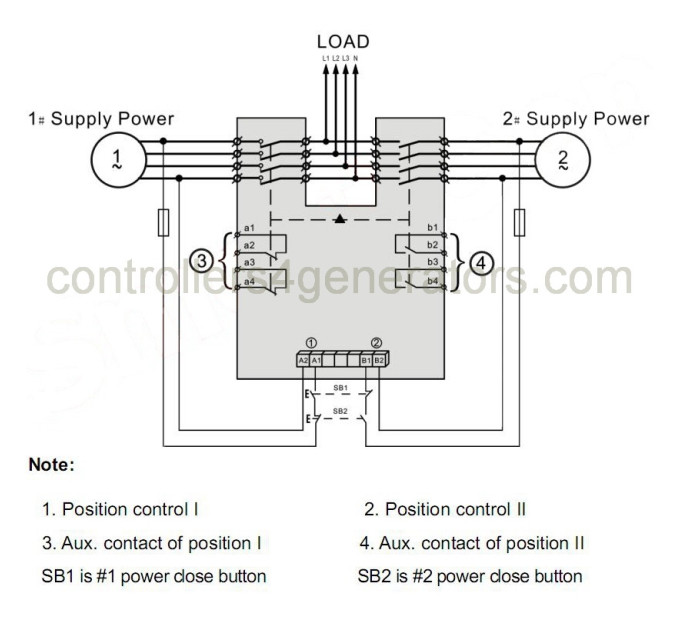

Автоматичний перемикач (ATS) SGQ використовує структуру електромагнітної котушки та взаємного блокування електричного та механічного. Структура контактного терміналу основної петлі складається з одного динамічного та двох статичних контактів. Динамічний контакт має форму "V", щоб гарантувати відсутність короткого замикання двох джерел живлення. Типи "N" та "T" використовують структуру подвійних котушок, а тип "M" використовує одинарну котушку. Котушка активується лише при перемиканні, що може значно подовжити термін служби перемикача. Електроживлення котушки надається від пріоритетного змінного/постійного струму, тому немає потреби додавати ще одне джерело живлення. Перемикач має електричні та механічні індикації закриття і також надає два контакти NO/NC без напруги для додаткового використання.
| Свойства |
| Full name (EN) |
|

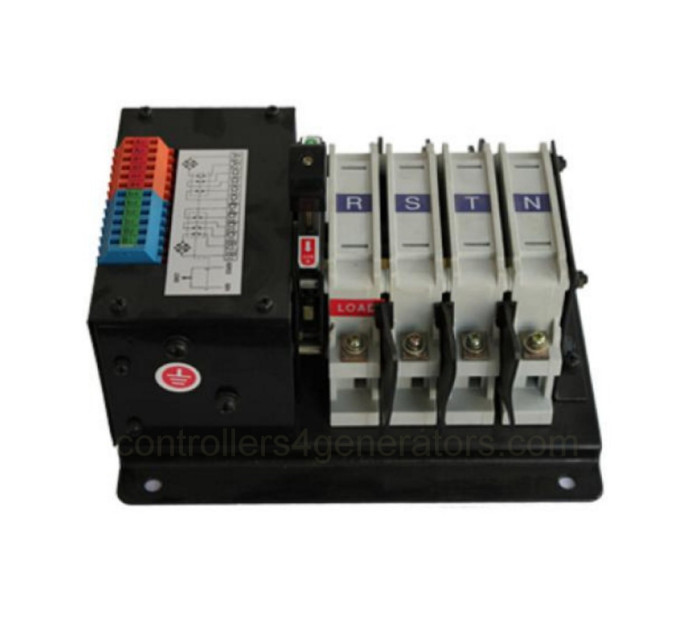

SmartGen SGQ125A-4P Automatic transfer switch (ATS), N type |
