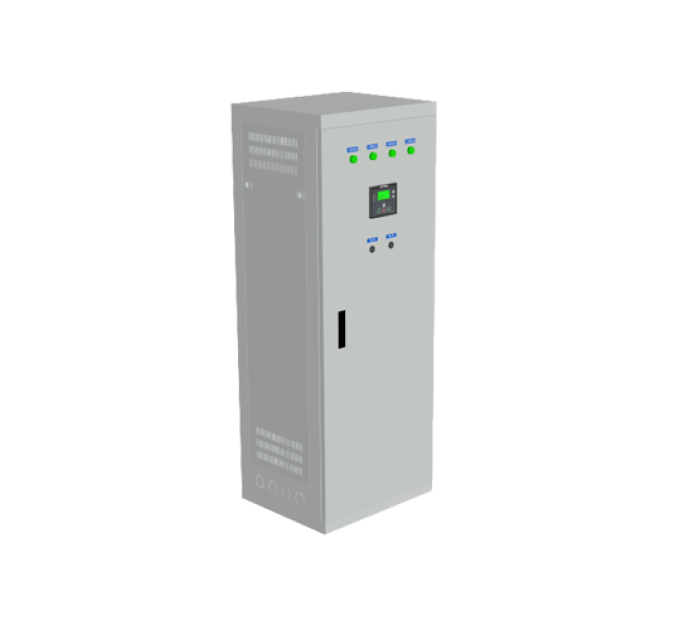

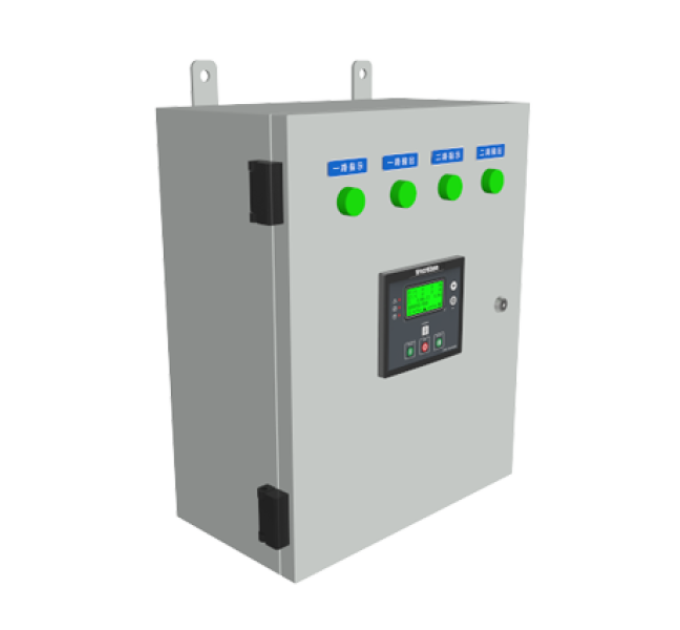

SmartGen ATS560NBC Панель управління автоматикою АВР

Серія автоматичного керування двома джерелами живлення ATS560NBC (тобто автоматична панель керування ATS) в основному складається з шафи, контролера ATS HAT560NBC, ATS SGQ та запобіжника.
Серія ATS560NBC Control Cabinet використовується для ручного/автоматичного перемикання двох джерел живлення, яка може точно визначати трохфазну напругу двох джерел живлення, точно визначати аномальні напруги (перенапруга/піднапруга, втрата фази, перенапруга/піднапруга) та керувати автоматичним перемиканням двох джерел живлення, забезпечуючи безперервне живлення для навантаження у поєднанні з дизель-генератором.

ХАРАКТЕРИСТИКИ ТА ВЛАСТИВОСТІ
• Контролер ATS HAT560NBC - це інтелектуальний модуль переключення подвійного живлення з налаштовуваними функціями, автоматичним вимірюванням, ЖК-дисплеєм та цифровим зв'язком. Він інтегрує цифровізацію, інтелект та мережеві можливості, автоматизуючи процес вимірювання та керування, зменшуючи помилки в операціях людини, і є ідеальним продуктом для переключення подвійного живлення.
• Контролер ATS HAT560NBC виготовлений на основі мікропроцесора, який може точно вимірювати 2-канальну 3-фазну/однофазну напругу, точно визначати будь-які аномальні напруги (перенапруга/піднапруга, втрата фази, перенапруга/піднапруга) та виводити вільний дискретний сигнал керування напругою. Дисплей реального часу, функція журналу подій може записувати 50 позицій по колу. Враховуючи його застосування в різних системах ATS (автоматичного переключення навантаження), його можна використовувати безпосередньо для спеціалізованих ATS, контактних ATS, ATS з повітряними вимикачами тощо. Він має компактну конструкцію, передові ланцюги, просту проводку та високу надійність, що широко використовується в електричних пристроях, системах автоматичного управління та випробування електроенергії, зв'язку, нафти, вугілля, металургії, залізниць, муніципального управління, інтелектуальних будівель тощо.
• Автоматичний перемикач SGQ (ATS) використовується при умовах перемінної струму 660 В 50/60 Гц або постійного струму 250 В. Це двоступінчастий переключатель класу PC з електромагнітною структурою приводу, яка може здійснювати швидке перемикання навантаження (час перемикання ≤80 мс) двох електромереж. Він може бути широко використаний для навантажень першого класу, наприклад: високі будівлі, пошта, зв'язок, вугільні шахти, судна, промислові лінії, охорона здоров'я, військові об'єкти тощо. Два електромережі можуть бути мережею, автоматичним запуском дизель-генератора, акумулятором тощо. Автоматичний перемикач SGQ (ATS) використовує електромагнітну котушку, електричну та механічну замкову конструкцію, основну петлю структури з двома статичними контактами та одним динамічним контактом. Динамічний контакт застосовується у вигляді букви V, що забезпечує, що дві електромережі не замкнуться коротким замиканням; він застосовує подвійні котушки; котушки активуються лише під час перемикання, що великою мірою продовжує термін служби перемикача. Живлення котуша може бути забезпечено основним/резервним змінним чи постійним струмом, і не потрібно додавати ще одного джерела керування. Сам перемикач має механічний або електричний індикатор закриття, і в той же час він надає вільний контакт допоміжного контакту.
