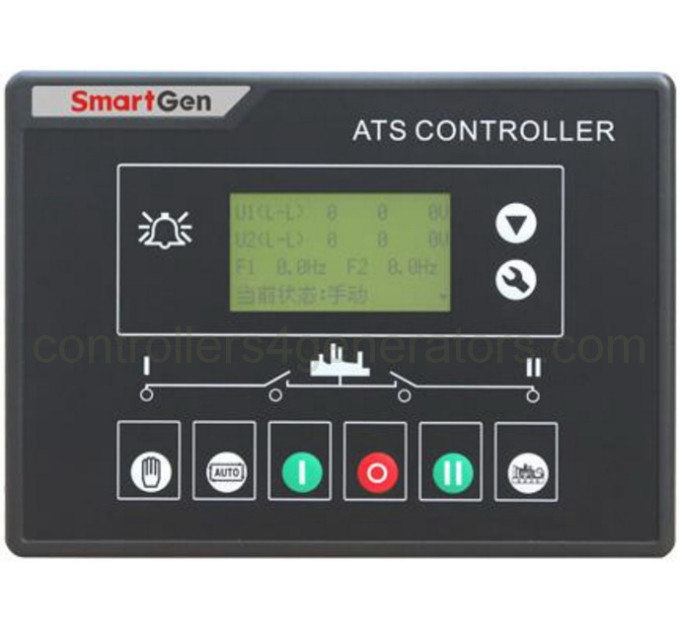

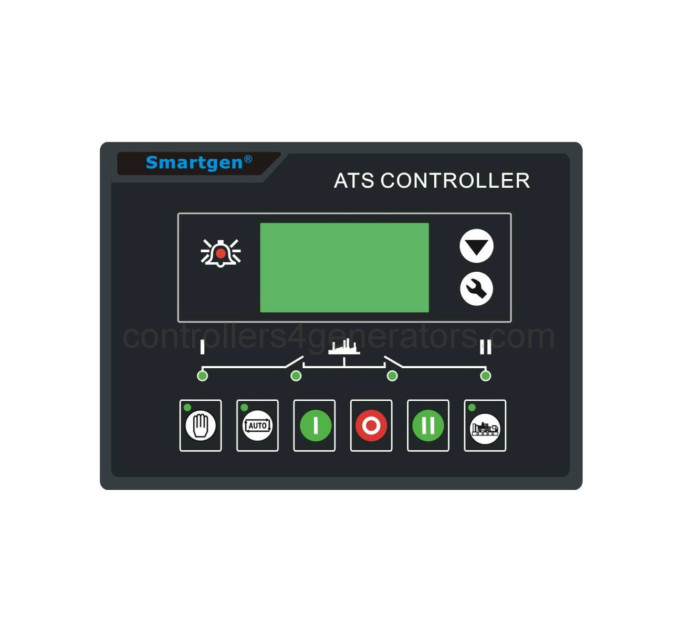

Контролер автоматики переключення мережі серії HAT600 є інтелектуальним двоканальним модулем з програмованою функцією, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифровий інтелект та мережевий зв'язок. Автоматичне вимірювання та керування можуть зменшити неправильну роботу. Це ідеальний варіант для автоматики переключення мережі.
Контролер автоматики переключення мережі серії HAT600 складається з мікропроцесора як його основи, може точно виявляти розширений спектр напруги 2-х каналів 3-фазної системи та здійснювати точний розрахунок і вивід пасивного керуючого перемикача під аномальною напругою (перенапруга та недонапруга, втрата фази та перевищення та недостатність частоти). Цей контролер повністю враховує різноманітні застосування автоматики переключення мережі (ATS) і може бути безпосередньо використаний для інтелектуальної ATS, контактної ATS, вимикача ATS тощо. Він має компактну конструкцію, передові ланцюги, просту проводку і високу надійність, і широко використовується в електроенергетиці, телекомунікаціях, нафті, вугіллі, металургії, залізничному транспорті, муніципальному управлінні, інтелектуальних будівлях, електричних пристроях, автоматичних системах керування та випробуваннях тощо.
ВИКОНАННЯ І ХАРАКТЕРИСТИКИ
1. Тип системи може бути налаштований на: Мережа (1#) і Мережа (2#), Мережа (1#) і Генератор (2#), Генератор (1#) і Мережа (2#), Генератор (1#) і Генератор (2#).
2. Підсвічений LCD-дисплей 128x64, опціональний китайський та англійський дисплей, кнопкове керування.
3. Вимірювання та відображення напруги та частоти 2-х каналів 3 фази.
4. Вимірювання та відображення активної потужності, видимої потужності, коефіцієнта потужності та трифазного струму.
5. Сигнал тривоги про перевищення струму.
6. Захист від перенапруги / недонапруги, втрати фази, зворотної послідовності фази, перевищення / недостатності частоти.
7. Автоматичний / ручний режим. У ручному режимі можна примусово закрити або відкрити перемикач;
8. Всі параметри можуть бути встановлені на місці. З двома різними паролями, які гарантують авторизовану роботу тільки співробітників.
9. Під час тестування генератора контролер АТС може бути встановлений як в режимі з навантаженням, так і в режимі без навантаження.
10. Контролер АТС має функцію автоматичного повторного включення.
11. Сигнал закриття може бути встановлений як інтервали або як постійний вихід.
12. Придатний для ATS з однією нейтральною позицією, двома нейтральними позиціями та зміною.
13. Придатний для 2 ізольованих нейтральних ліній для Генератора та Мережі.
14. Годинник реального часу (RTC).
15. Журнал подій може записувати 99 позицій по колу.
16. Розклад може бути встановлений на щомісячні або щотижневі бази, а пробне може бути встановлено як з навантаженням, так і без нього.
17. Можливо керування двома генераторами для роботи в циклі, навіть можна встановити час роботи генератора і час спокою кореня.
18. Широкий діапазон живлення від постійного струму (від 8 до 35 В). Максимальний вхідний струм 80 В постійного струму може бути витриманий миттєво або подаватися через модуль HWS560 (вхідний струм змінного струму 85V~560V, вихідний струм постійного струму 12V).
19. Широкий проміжок між підключеними терміналами AC вводу. Максимальна напруга на вході 625 В.
20. Зі стандартним ізольованим інтерфейсом зв'язку RS485. З функцією "віддаленого керування, віддаленого вимірювання, віддаленого зв'язку" за протоколом зв'язку ModBus.
21. Можливо перевіряти поточний статус контролера (включаючи цифровий вхідний порт, перенапругу та недонапругу тощо.).
22. Придатний для різних AC систем (3 фази 4-жильні, 3 фази 3-жильні, однофазні 2-жильні та 2 фази 3-жильні).
23. Модульний дизайн, корпус з пластику з вогнестійкість, вилкові термінали та вбудоване кріплення. Компактна конструкція з простою установкою.
| Свойства |
| Full name (EN) |
|
SmartGen HAT600I ATS Controller, AC power-supply |
