SmartGen CHP150 – контролер когенераційної установки (тепло- та електроенергії)

Огляд продукту:
Контролер CHP150 для когенераційних установок (Combined Heat and Power Controller) інтегрує цифрові, інтелектуальні та мережеві технології та використовує роздільний режим [майстер-контроль + дисплей]. Він підходить для автоматизації та систем моніторингу однієї установки, забезпечуючи автоматичний запуск/зупинку, вимірювання даних, захист при аваріях та функцію «три дистанційні» (три віддалені керування) для генераторної установки.

Контролер CHP150 використовує технологію MPU, що забезпечує точне вимірювання різних параметрів, регулювання заданих значень, таймери та встановлення порогових значень. Параметри можна налаштовувати з передньої панелі контролера, а також через USB або ETHERNET інтерфейс ПК. Завдяки компактній конструкції, простому підключенню та високій надійності, він може широко використовуватися в різних типах генераторних установок.

Дисплейний модуль CHP150D оснащений LCD-дисплеєм і працює в діапазоні температур (-40℃ ~ +70℃). Опціональні інтерфейси китайською та англійською мовами забезпечують просту експлуатацію та надійну роботу.

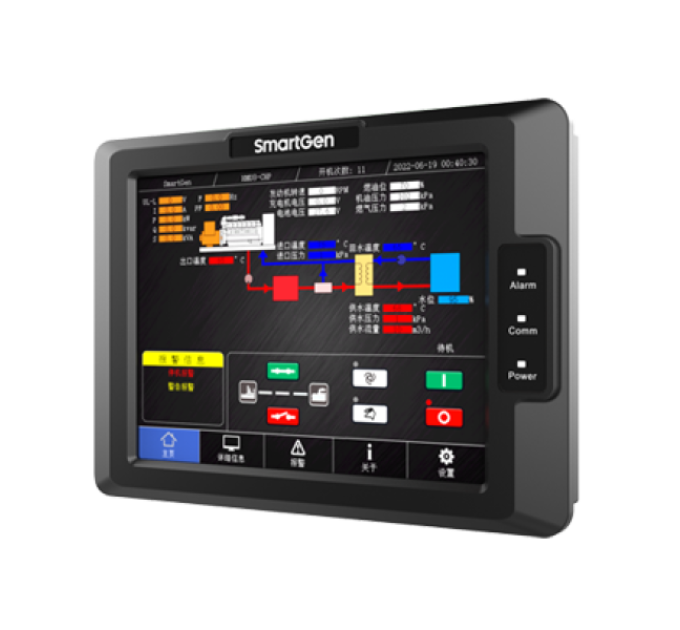

Дисплейний модуль HMU8-CHP має 8-дюймовий ємнісний сенсорний екран з роздільною здатністю 800*600 пікселів, опціональні інтерфейси китайською та англійською, простий у використанні та надійний у роботі. Майстер-контролер оснащений інтерфейсом SAE J1939 для зв’язку з різними ECU (Engine Control Unit).

Продуктивність та характеристики:

Контролер CHP150 застосовується для автоматичних когенераційних систем однієї установки. Він може керувати запуском/зупинкою генератора дистанційним сигналом. Контролер складається з двох частин: CHP150M (Модуль майстер-контролю) та CHP150D/HMU8-CHP (Дисплейний модуль). Основні характеристики:

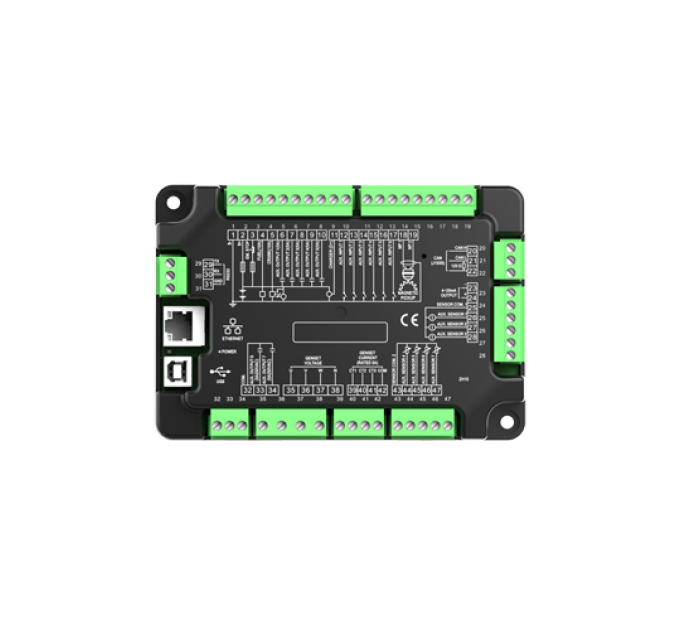

Модуль майстер-контролю має комунікаційні інтерфейси ETHERNET та RS232, які можуть підключатися до дисплейного модуля або системи моніторингу;

PID-контроль трьох клапанів: 2 клапани включення/вимкнення та 1 клапан 4–20 мА;

Інтерфейс CAN BUS підключається до J1939 ECU, дозволяє моніторити стандартні дані ECU (температура води, тиск олії, швидкість, витрата палива тощо), а також керувати запуском/зупинкою та високою/низькою швидкістю;

Підтримка систем живлення: 3P4W, 3P3W, 1P2W, 2P3W (120V/240V), 50Hz/60Hz;

Збір та відображення параметрів генератора: напруга трьох фаз, струм трьох фаз, частота та потужність;

Захист генератора: від перевищення/недостатньої напруги, частоти, струму, потужності;

Точне вимірювання параметрів двигуна;

Функції керування та захисту: автоматичний запуск/зупинка, закриття/відкриття, відображення помилок та захист;

ETS Solenoid Hold, контроль холостого ходу, контроль попереднього нагріву, прискорення/згасання швидкості – усі виходи релейні;

Функція налаштування параметрів: користувач може змінювати параметри, які зберігаються у внутрішній пам’яті FLASH і не втрачаються при вимкненні; всі параметри можна налаштовувати з передньої панелі або через USB ПК;

Підтримка 7 гнучких сенсорів із можливістю кастомізації параметрів;

Різні умови відключення запуску (датчик швидкості, тиск олії, генератор);

Функція аварійного запуску (через вхідний порт для примусового запуску вручну, наприклад у холодну пору року);

Автоматичне визначення числа зубів маховика;

Широкий діапазон живлення (8~35V DC), підходить для різних стартових батарей;

Усі параметри цифрові, без аналогового регулювання потенціометром, що підвищує надійність та стабільність;

Функція технічного обслуговування: за датою та наробітком, можливість налаштування попередження та аварійного відключення;

Журнал подій: циклічний запис до 99 подій;

Функція аналізу даних: циклічний запис 5 детальних даних перед аварійним відключенням;

RTC та функції запланованого запуску/зупинки (щомісяця/щотижня/щодня з можливістю встановлення, чи брати навантаження).
