Технічні параметри:
Робоча напруга: 17VDC ~ 64VDC
Загальні розміри: 102,8×90×31 мм
Монтажні розміри: 92×82 мм
Робоча температура: (-40~+70)°C
Вага: 0,2537 кг
Огляд продукту:

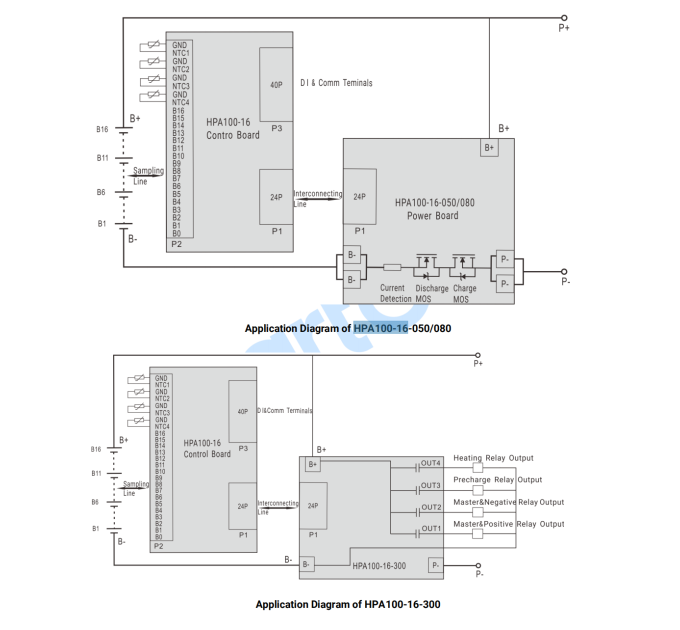

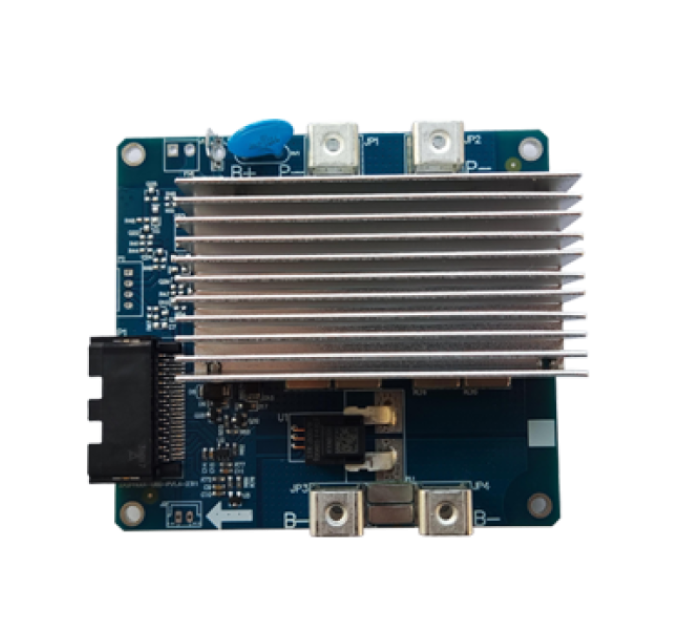

Плата захисту літієвої батареї серії HPA100-16 (роздільного типу) є важливою частиною низьковольтного модуля літієвої батареї. Вона переважно використовується як резервне джерело живлення для базових станцій зв’язку з батареями на 7–16 елементів, у літієвих акумуляторних батарейних блоках для AGV, системах домашнього зберігання енергії та інших застосуваннях.
Пристрій здійснює моніторинг стану роботи акумуляторного блоку (напруга, струм, температура тощо), забезпечує сигналізацію та захист від перенапруги/заниженої напруги, перевантаження по струму, перегріву, неправильної полярності. Також плата підтримує балансування комірок для продовження терміну їх служби й забезпечує можливість моніторингу даних, конфігурації параметрів та оновлення прошивки через інтерфейси RS485, CANBUS та інші.
Продуктивність та характеристики:
Використання стабільного й надійного AFE-чипа для вимірювання напруги елементів, підтримується контроль 7–16 комірок.
Підтримка 4 каналів вимірювання температури комірок (датчик NTC 10K-3950).
1 канал вимірювання температури MOSFET та 1 канал вимірювання температури навколишнього середовища.
Функції сигналізації та захисту від: перенапруги/заниженої напруги, перевантаження по струму, перегріву, неправильного підключення.
Контроль зарядно-розрядного циклу акумулятора.
Інтерфейси:
1 ізольований CANBUS;
1 ізольований RS485;
1 неізольований RS485 (паралельне підключення);
підтримка каскадного з’єднання до 15 модулів.
2 допоміжні входи.
4 низькорівневі ключі (для моделі HPA100-16-300).
Функції «сон» та «пробудження» для економії енергії.
Пасивне балансування, максимальний струм балансування — 77 мА.
RTC-дисплей і журнал подій (до 1000 груп попереджень, захистів, несправностей тощо з циклічним перезаписом).
Живлення здійснюється від акумуляторного модуля.
Функція звукової сигналізації (бузер).
«Чорний ящик»: запис 3 груп подій захисту й несправностей (по 60 даних на кожну групу, збережених за 50 с до події та 10 с після).
Функція нагрівання для підігріву акумуляторного модуля.
Максимальна ємність навантаження попереднього зарядного контуру — 30000 μF (точне значення залежить від вимірювань системи).
Оновлення прошивки через інтерфейс RS485.
| Свойства |
| Full name (EN) |
|
SmartGen HPA100-16-080 Lithium battery protection board |
