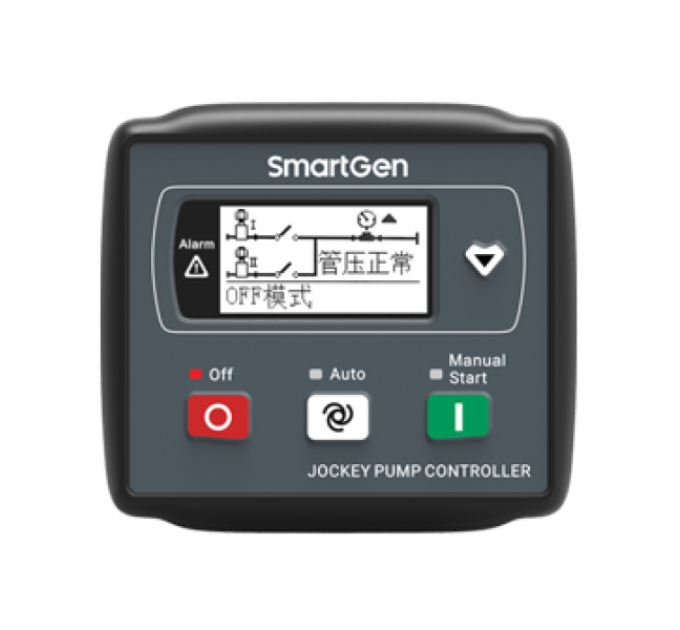

SmartGen FPC1700 Контролер жокей-насосу

Технічні параметри:
Робочий діапазон потужності: AC24V/DC(8-35)V
Дисплей: РК-дисплей (128x64)
Панель: силіконова гума
Цифрові виходи (DO) 2
Цифрові входи (DI) 2
Аналогові входи (AI) 1
Виріз панелі: 78 мм x 66 мм
Розміри корпусу: 95 мм x 86 мм x 46,5 мм
Ступінь захисту: IP65
Робоча температура (-25~+70)°C
Функція: Електричний водяний насос
Захист від сигналізації ●
Виходи на замовлення ●
вага: 0,16 кг

Огляд продукту:
Контролер насоса-джокея FPC1700 складається з мікропроцесора як ядра, який можна запускати/зупиняти залежно від тиску в трубопроводі, стабілізувати тиск у трубопроводі в діапазоні налаштувань та виявляти напругу мережі для захисту від аномальної напруги, реалізуючи автоматизацію та інтелектуальне керування контролером. Він має РК-дисплей та зручну функцію HMI.

ХАРАКТЕРИСТИКИ ТА ПРОДУКТИВНІСТЬ
——Типи систем 1P2W, 3P3W та 3P4W можна налаштувати;
——РК-дисплей має роздільну здатність 128x64 пікселів з підсвічуванням, опціонально китайською та англійською мовами;
——З інтелектуальним точним моніторингом та керуванням MCU;
——З режимами «Вимкнено»/«Авто»/«Ручний»;
——З функціями виявлення перевищення/нижчої напруги, перевищення/нижчої частоти та зворотної фази, доступні для встановлення порогові значення перевищення/нижчої напруги та частоти;
——Можливість встановлення функції виявлення тиску запуску/зупинки та порогу тиску запуску/зупинки;
——Датчик тиску в трубі можна налаштувати на типи опору/струму/напруги, а також налаштувати криві датчика;

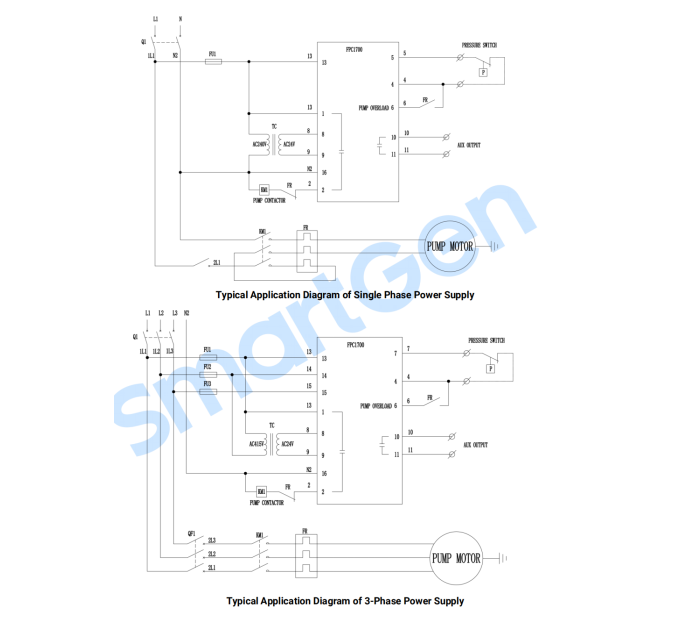

——Логіка керування для застосування з одним насосом та застосування з головним/резервним насосами;
——РК-дисплей може візуально відображати поточний тиск у трубі одного або двох допоміжних насосів, загальний час роботи, час запуску насоса, стан живлення змінного струму та стан тривоги;
——Усі вихідні порти є релейними;
——Діапазон робочих температур (-25°C ~+70°C), що дозволяє використовувати пристрій у несприятливих умовах навколишнього середовища;
——Гумове ущільнення між корпусом та контролером має рівень захисту IP65;
——Модульна конструкція, вогнестійкий корпус з ABS-пластику, під'ємні клеми та вбудований монтаж з компактною конструкцією та легким встановленням.
Функція керування та захисту

Усі вихідні порти мають релейний вихід. Налаштування параметрів: параметри можна змінювати та зберігати у внутрішній флеш-пам'яті, і вони не можуть бути втрачені навіть у разі відключення живлення; більшість із них можна налаштувати за допомогою передньої панелі контролера, а всі їх можна змінити за допомогою ToolKit-SC на ПК через порт USB.

Криві температури та тиску оливи можна використовувати безпосередньо, і користувачі можуть самостійно визначати криві датчиків.

Кілька умов відключення кривошипа (частота генератора, датчик швидкості, тиск оливи) є необов'язковими.

Журнал подій, годинник реального часу, запланований запуск та зупинка генератора (можна налаштувати як запуск генераторної установки один раз на день/тиждень/місяць з навантаженням або без нього).

Логотип запуску та час відображення визначаються користувачем.

Може використовуватися на насосних агрегатах та як індикаційний прилад (індикація та сигналізація лише ввімкнені, реле заблоковано).

Функція технічного обслуговування: дії (попередження або вимкнення) можна встановити, коли час технічного обслуговування вичерпано.

Замість звичайної аналогової модуляції за допомогою потенціометра, всі параметри використовують цифрове регулювання для більшої надійності та стабільності.

Загальний час роботи та загальна електроенергія A та B. Користувач може скинути його до 0 та повторно накопичити значення, що дозволить підрахувати загальне значення.
